Дополнительная информация

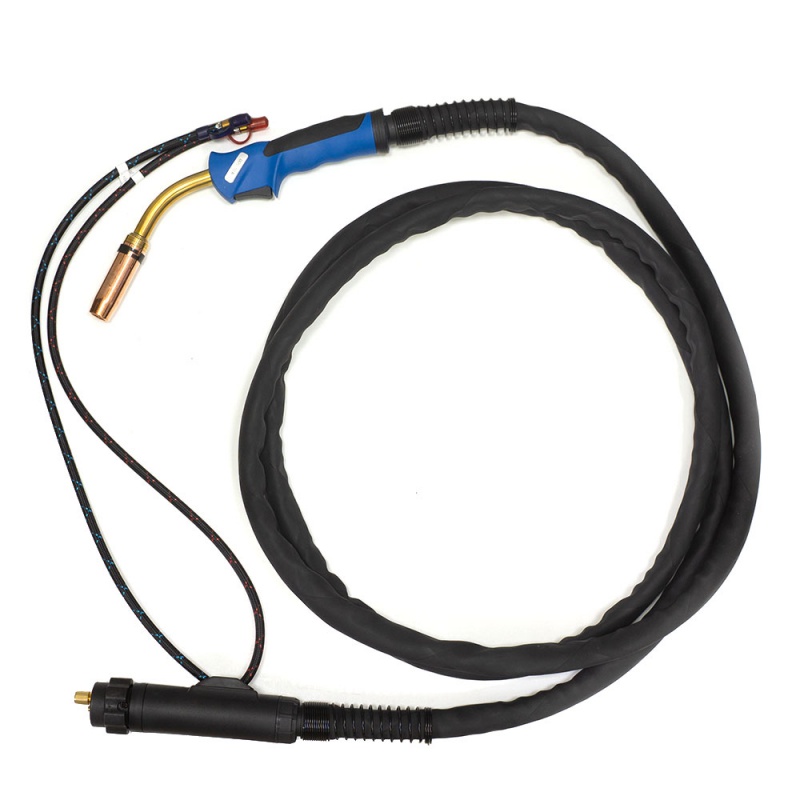

Аналог горелки Trafimet MB7845
Деталировка для заказа комплектующих:
| Позиция |
Код |
Аналог Trafimet
|
Наименование |
| 1 |
0319.071.300 |
MC0268 |
Сопло MIG Ø16 (401D-501D) |
| 2 |
0321.000.512 |
MD0005-12 |
Наконечник к гор. п/а M8, Ø1,2 мм L30 (тело 10) E-Cu |
| 3 |
0306.052.400 |
ME0579 |
Диффузор газовый 401D-501D керамика |
| 4 |
0306.002.100 |
ME0076 |
Держатель наконечника M8 25mm (401D-500D) |
| 5 |
|
|
Гусак |
| 5.1 |
0309.005.500 |
MG0055 |
Гусак к горелке MIG 501D |
| 5.2 |
0309.005.900 |
MG0054 |
Гусак к горелке MIG 401D |
| 6* |
0322.089.001 |
MP0340 |
Рукоятка горелки |
| 7* |
0817.007.000 |
BX0020 |
Курок св. горелки |
| 8* |
0620.087.400 |
EA0329 |
Винт M3х10 |
| 9* |
0810.002.100 |
BW0076 |
Подвижное соеденение |
| 10* |
0810.002.700 |
BW0072 |
Проставочное кольцо рукоятки |
| 11* |
0620.082.200 |
EA0377 |
Пружинное основание |
| 12* |
0304.006.700 |
MN0012 |
Пакет в сборе 3м 401D-501D |
| 13* |
0620.073.700 |
EA0282 |
Хомут Ø9.5мм |
| 14* |
0620.073.400 |
EA0289 |
Хомут Ø8.7мм |
| 15* |
2620.807.000 |
FA3020 |
Б/р (быстросъем) |
| 16* |
0810.076.400 |
BW0219 |
Корпус разъема |
| 17* |
0620.006.300 |
EA0018 |
Винт |
| 18* |
0810.076.300 |
BW0218 |
Корпус разъема |
| 19* |
0810.007.200 |
BW0027 |
Гайка разъема |
| 20* |
2002.005.700 |
AR0052 |
Евро разъем/водное охлаждение |
| 21* |
2620.007.100 |
FA0026 |
Гайка разъема |
| 22* |
1108.060.500 |
QB0105 |
Трубка для вых. воды М5х8мм 0.8 EPDM |
| 23* |
0810.030.600 |
BW0801 |
Заглушка пластиковая для воды (красная) |
| 24 |
0810.030.800 |
BW0803 |
Заглушка пластиковая для воды (голубая) |
| 25* |
0903.022.600 |
GM0771 |
Канал направляющий, медный 4.5х2.1 0.35M |
| 26* |
0903.021.000 |
GM0760 |
Канал тефлоновый 1.2-1.6 желтый 3м |
| 27* |
0903.058.000 |
GM0530 |
Канал направляющий, стальной 1.2-1.6 3м |
| 28* |
0307.600.000 |
MT1000 |
Ключ для сборки горелки MIG |
| 29 |
2608.672.300 |
FB1278 |
Изолятор 401D-501D
|
Упаковка в картонную коробку
 Скачать руководство пользователя (3.1 mb)
|
